Explosionszeichnungen:
Baugruppen werden im Zusammenbau konstruiert. Um das Zusammenspiel der einzelnen Bauteile überprüfen zu können, ist das auch sinnvoll. In den Zeichnungen kann das entsprechend dargestellt werden.
Aber wie kann man die Montage nachvollziehen?

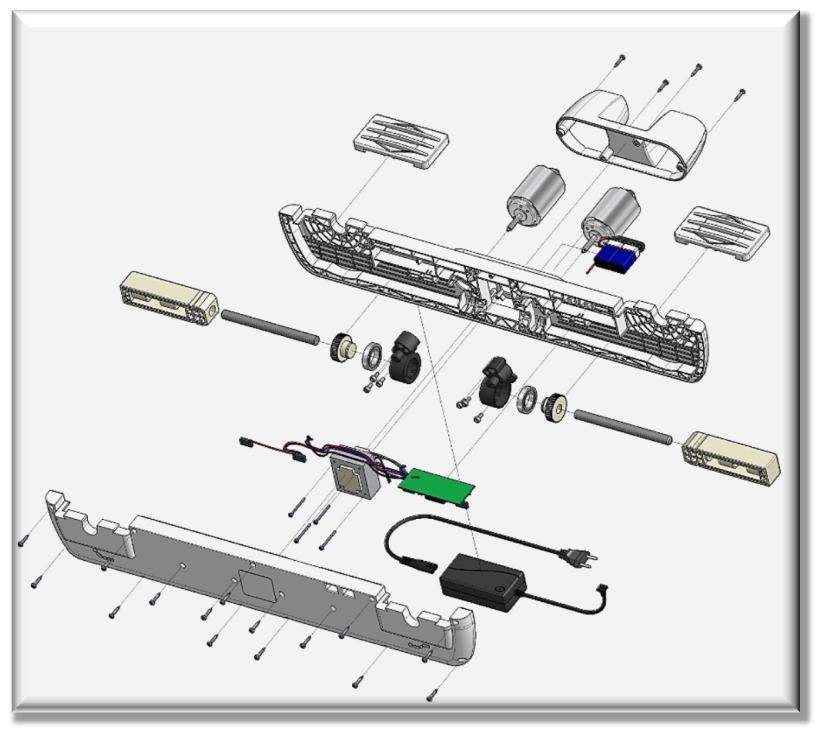

Das ist möglich durch sogenannte "Explosionsdarstellungen"! Hierbei sollte die Darstellung so erfolgen, dass es möglichst einfach ist, den Zusammenbau nachzuvollziehen. Schauen sie selbst, wie einfach sich eine Baugruppe mit über 50 Teilen darstellen lässt:
